关于超声波液位计安装和使用你得知道的事情
2022-09-05 [5]

  超声波液位计可以同时测量水位、水位差和流量,因此应用越来越广泛。超声波液位计的探头装置在被测液体上方。探头被电激发后,通过空气向其下方的液体发射超声波,超声波会被液体反射,回波会被探头接收和监测并转换成电信号。 超声波发射和接收之间所需的时间与探头和液体表面之间的距离成正比。

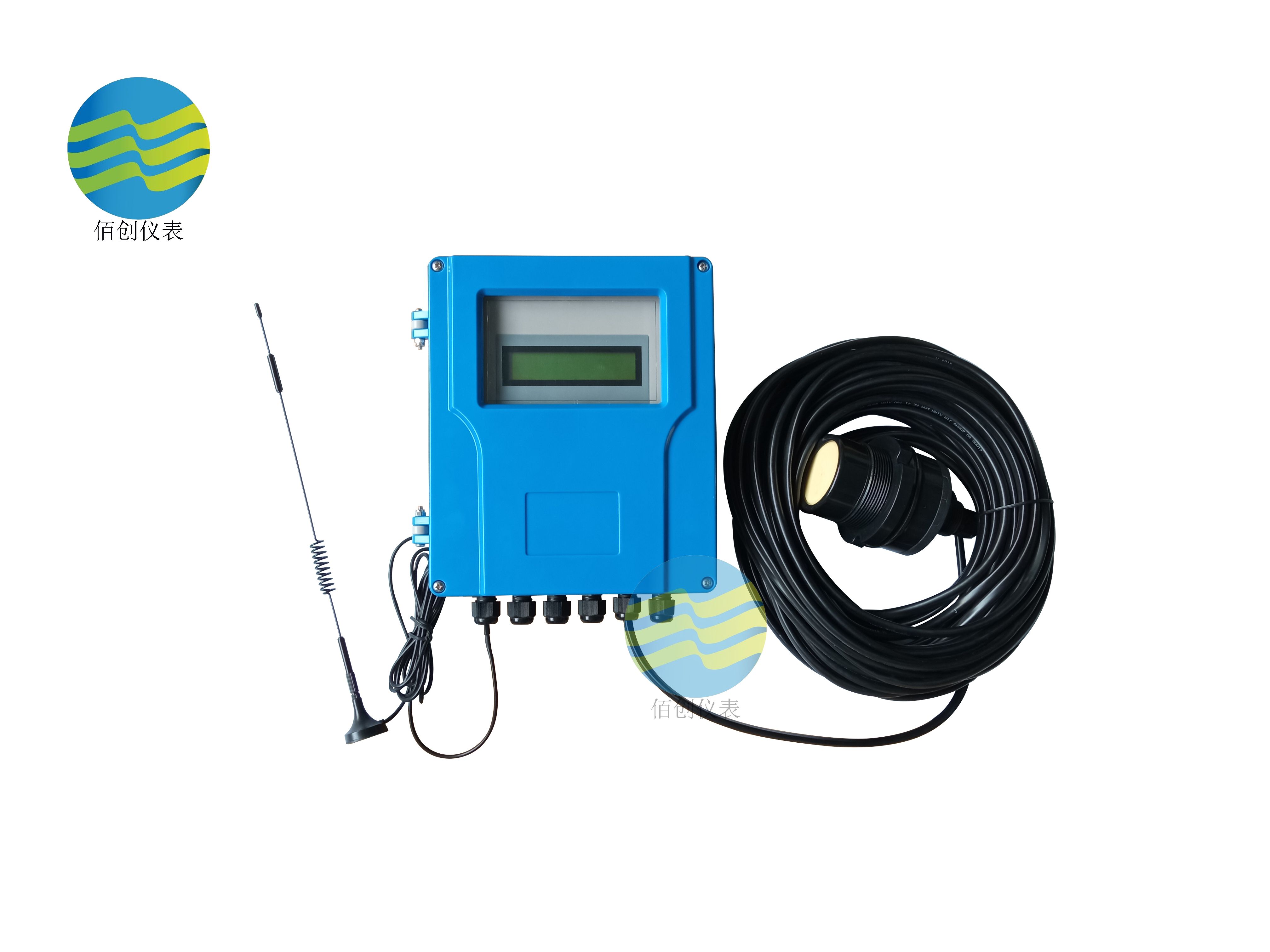

  超声波液位计是由微处理器控制的液位数字仪表。是通过换能器(探头)发出高频超声波脉冲,该声波遇到被测液位表面被反射回来,部分反射回波被换能器(探头)接收并转换成电信号。超声波液位计就是利用声波发射与接收的时间差,以及声波传播速度来计算液面高度的。
  超声波液位计安装要求:
  1、传感器发射面到低液位的距离,应小于选购仪表的量程。
  2、传感器发射面到高液位的距离,应大于选购仪表的盲区。
  3、传感器的发射面应该与液体表面保持平行。
  4、传感器的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
  5、若传感器发射面到高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者可以将管子直接到罐底,管径大于80mm,管底留孔便于液体流入。
  6、若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.3m以上。


  超声波液位计不适宜在以下场景下使用:
  1、不适合在水下或压力容器中作业
  2、感测精度受软质材料影响
  覆盖在柔软织物中的物体会吸收更多的声波,从而使传感器很难测到目标。
  3、无法在真空中工作
  由于超声波传感器需要借助声音工作,而真空中没有空气传播声音,因此它们完全无法在真空中工作。
  4、细小的被测物难以反射声波
  如果物体较为细小,而无法将足够多的声波反射回超声波传感器,则会影响超声波液位计的测量。
  5、某些特定形状难以捕捉反射波
  某些物体由于形状或位置特殊,造成从物体上反弹的超声波偏离了测量仪表。
  6、温度变化5~10或以上会影响感应精度
