一．概述
热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1；另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感器。该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使ΔT保持不变，就要提高T2的供电电流，气体流动速度热快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。
………..（2）
其中
— 流体比重（和密度相关）
V — 流速
K — 平衡系数
Q — 加热量（和比热及结构相关）
ΔT — 温度差
由于传感器温度比介质（环境）温度总是自动恒定高出30℃左右，所以热式气体质量流量计从原理上不需要温度补偿。
热式气体质量流量计适用介质温度范围为-40-220℃。
- 式中流体比重和密度相关
………..（2）
其中
— 工况体积下的介质密度（kg/m3）
ρn — 标准条件下介质密度（101.325 Kpa、20℃） （kg/m3）
P — 工况压力 （kPa）
T — 工况温度（℃）
从（1）（2）式可以看出，流速和工况压力，气体密度，工况温度函数关系已确定。
恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式热式气体质量流量计，用户不必对压力和温度进行修正。
二．技术参数
热式气体质量流量计具有如下技术优势：
- 真正的热式气体质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。
- 宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
- 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
- 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）
- 数字化设计。整体数字化电路测量，测量准确、维修方便。
- 采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
三．结构图
3．1 一体型仪表安装与连接
外观结构图

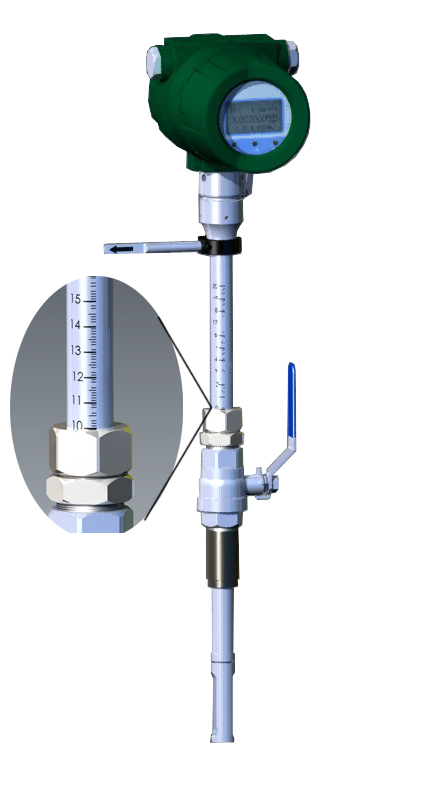

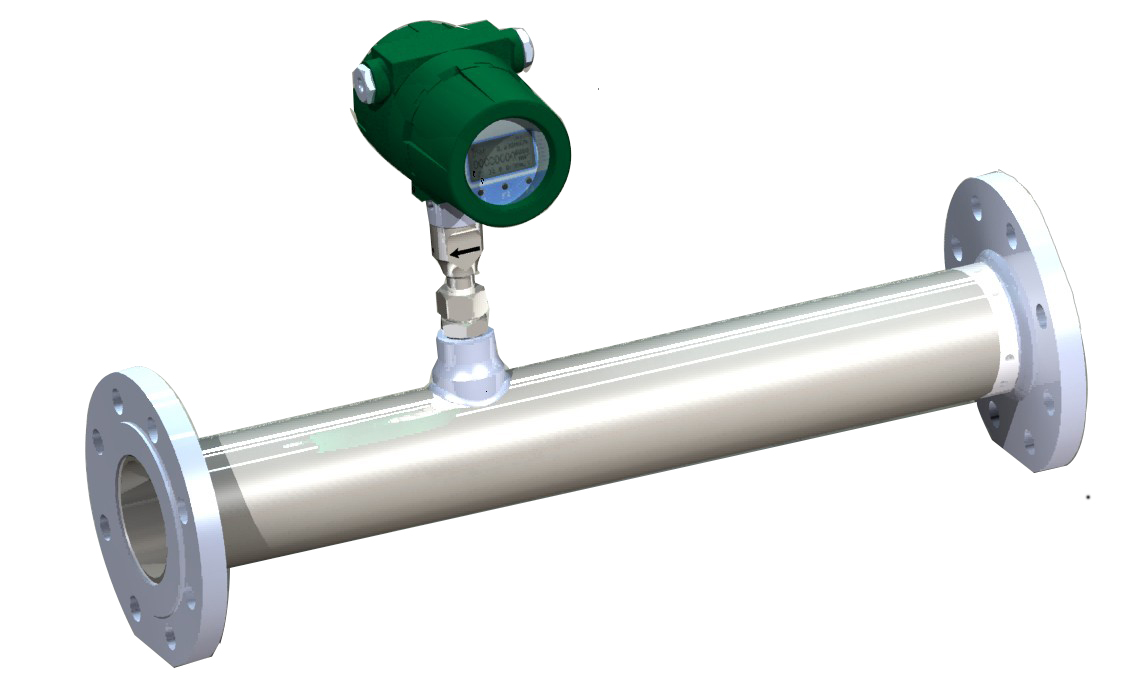

图1 适用管径DN100以上 DN500以下 图2 适用管径DN10以上DN80以下
精简型热式气体质量流量计 满管型热式气体质量流量计

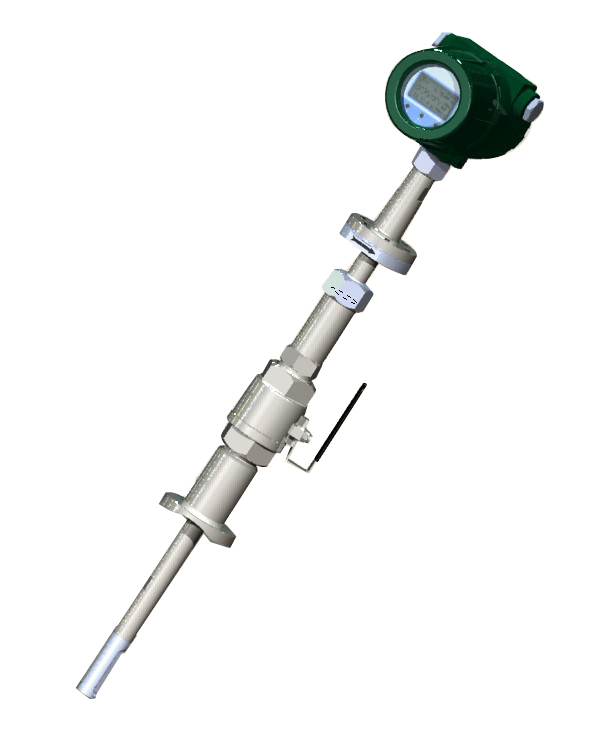

图3 适用管径DN100以上 DN4000以下
在线安装型热式气体质量流量计（特殊型号需定制）
- 一体型插入式应插入至被测管路轴心，所以测量杆长度视测管径大小而定。订货时应说明。若不能插入至管道轴心，将有厂方提供标定系数，以完成准确测量。
- 一体型满管式采用法兰连接，符合国标 GB/T9119-2000.见附录 2.
