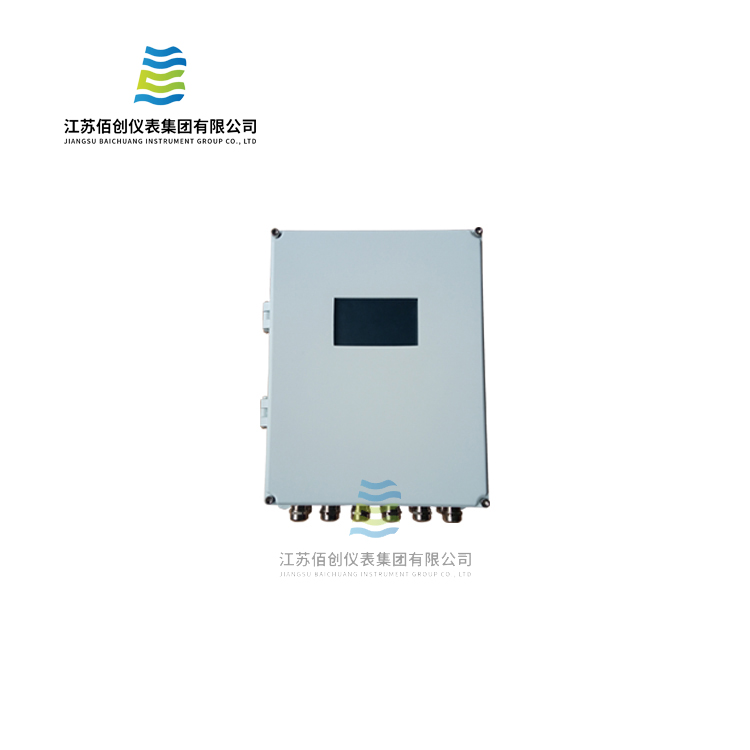

渠道流量计

渠道流量计

更新时间2021-11-16

所属分类明渠型流量计

浏览次数2688

产品描述:渠道流量计以流速-水位运算法为基础,并采用了先进的流速测量仪和水位测量仪,从而确保测速和运算的准确性的一种新型智能化流量系统,根据渠道的宽度和测量精度的要求,采用单探头法或多探头法明渠测流的数学模型。
产品详情

渠道流量计测量系统的组成方法一般由一台流量显示仪、一台流速计、一台液位计组成;也可由一台流量显示仪、最多四台流速计、一台液位计组成的多点流速测量的明渠流量系统。明渠流量计系统,适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。明渠流量计品种很多,常见的有堰式明渠流量计和槽式明渠流量计两大类。

由于明渠流量计是非接触测量,能在较恶劣的环境中应用。渠道流量计应用场所有城市供水引水渠、火电厂冷却引水河排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等

技术参数:

1、水位测量范围(m): 0~3.0m

2、盲 区(m): 0.3m

3、整机测量精度: 系统误差±3‰

4、流量测量范围: 取决于所用堰/槽类型,最大可为9999m3/h

5、工作温度(℃): -20℃~+60℃

6、最小水位分辨(mm): ±1mm

7、信号输出: RS485,4~20mA,2路开关量输出

8、显 示: 高亮字符液晶显示

9、供电电源: DC24V /150mA ;AC220 /100mA

10、防护等级: IP65

特点:

1、测量范围大,流量测量不受支流面回水的影响。

2、测量时不受水中漂浮物泥沙、气泡和水位大幅度变化的影响流量传感器对水流产生阻力结构简单、体积小、安装方便。

3、标准渠道不需要改造可直接安装,安装施工费用低。

4、仪表显示输出功能齐全,可显示水位、流速、流量、累计流量等测量数据,并具有RS-485通讯接口。

5、具有水位、泥位、流速超限报警功能。

6、具有数据保存功能,可在长期停电的情况下保存设置参数和流量值。

技术指标:

1、测量精度:流速±0.5% 、水位±0.5% 、系统±1.5%、±2.5%(与仿真传感器合用时)

2、功耗:LKW

3、电源:AC12V/220V或DC3.6V电池供电

4、测量范围:流速0.02-20m/s

5、渠宽0.5-30m

6、渠深0.5-20m

7、瞬时流量显示最大值:999999

8、流速显示最大值:9.99

9、水位显示最大值:9.999

10、公称通径:50、100、200、400、600mm

11、流速范围:0-15m/s

12、流体电导率:不低于20μS/cm

13、电极材料:不锈钢1cr18Ni9Ti、不锈钢0Cr18Ni12MoTi、哈氏合金C,钛、钽;
