双法兰液位变送器

双法兰液位变送器

更新时间2019-07-16

所属分类液位变送器

浏览次数1158

产品描述:双法兰液位变送器外观上完全融合了目前国内最为流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,让使用者有耳目一新的感觉,同时与传统的1151、CECC等系列产品在安装上可直接替换,有很强的通用性和替代能力。
产品详情
概述
单晶硅法兰差压/压力变送器是以法兰形式和被测部位联接的
变送器,它运用于以下几种情况:
① 需要将高温介质与变送器隔离;
② 被测介质对变送器敏感元件有腐蚀性;
③ 被测介质是悬浮液体或具有高粘度;
④ 被测介质由于环境温度变化或流程温度变化而易固化或结晶;
⑤ 更换被测介质需用要严格净化测量头;
⑥ 测量头必须保持卫生。电容式法兰差压、压力变送器主要用来连 续精确地测量液体、气体、蒸气的差压压力以及液体的液位、分界面、 密度等参数。与节流装置配合可连续测量气体、液体和蒸气的流量, 并将被测信号转换成 4~20mA DC 二线制信号输出,作为指示、记录 和调节器的输入信号与其他单元仪表或工业控制计算机配合,组成自 动检测、记录、控制等工业自动化系统。
4.2安装位置:
法兰液位变送器是以法兰直接安装在箱体或罐壁上。当传压膜片 处于垂直位置时可能产生的零点变化最大为 28mm H2O。膜片处于水平 位置时零点变化小于 100mmH2O(对于插入式法兰要附加一个插入长度 变化量),但对量程无影响此误差可校正消除。
4.2.1远传法兰 安装位置
远传法兰变送器安装时,压力变送器与法兰的高度差及差压变送 器两法兰之间高度差有一定限制,数据见下表:
当压力变送器与法兰或差压变送器两法兰不在同一高度时,由于 远传毛细管中的液柱作用,零点会发生变化,故安装后应重新调零。

4.2.2 被测介质温度变化及环境的变化会引起变送器零点的漂移, 按以下方法安装可减小影响:
1、 不要让阳光直接照射到变送器和远传装置上;
2、 随季节变化调整零点;
3、 维持远传毛细管温度恒定。

4.3 仪表的调校
法兰式变送器的调校与一般变送器原则上是相同的,只是需要有 与法兰作密封联接的装置,并由此给定测试标准压力。

4.3.1 法兰液位变送器
法兰液位变送器在使用中要注意,对于一般粘性的介质用平法兰 液位变送器,对于粘性大、易沉淀和悬浮液的介质要用插入法兰液位 变送器,且安装时测量膜片必须深入塔内壁内部,至少和塔内壁相切。 若被测介质流速大,磨削能力强时,有可能将隔膜磨破,应采取相应 措施后才可使用。单平、单插入法兰液位变送器测量时的计算方法相 同。

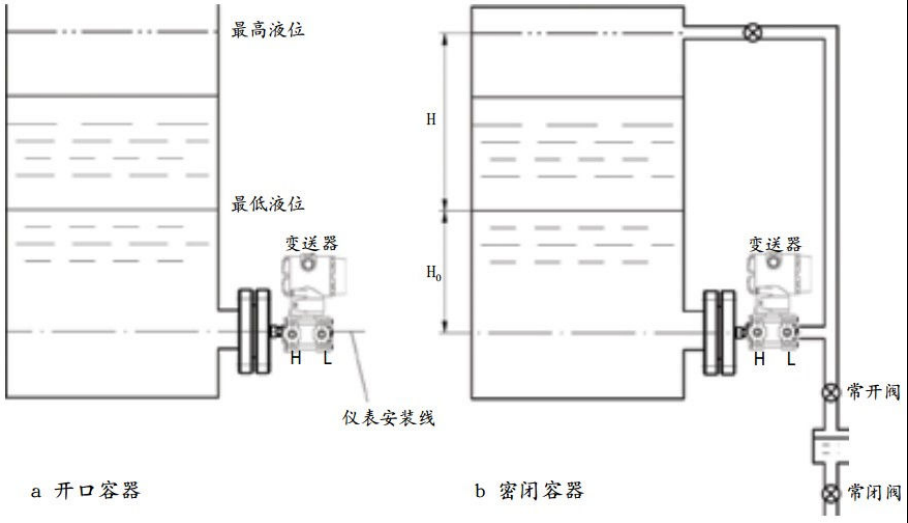

4.3.2 不带迁移时的用法: 见下图
仪表安装在最低液位的同一水平高度上。测量开口容量时,仪表 负压膜板通大气。测量密封容器时容器上部通负压侧膜板。此时若负 压侧能保持干燥,则可不装冷凝罐,否则要安装冷凝罐,并定期将罐 中的冷凝液排走,排液时应将常开阀关闭,以免变送器承受单向压力。

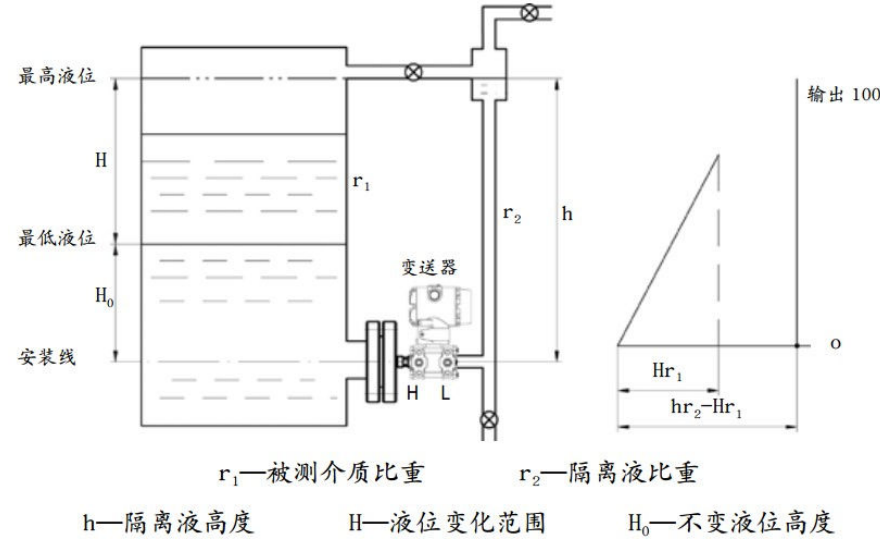

4.3.3 仪表带负迁移的用法 (见下图
如果安装冷凝罐不方便,或者为了隔离腐蚀性介质进入负压侧, 可使用隔离液如图 4,此种情况仪表所受差压:
ΔP=r1(H+H0)-r2h=r1H-(r2h-r1H0) -
迁移量:B=r2h-r1H0
量程:P=r
例:已知 r1=1.4g/cm 3,r2=0.89g/cm 3
H=500mm,H0=100mm, h=1700mm
量程:ΔP=r1·1=1.4×500=2100(mmH2O)
负迁量:B=r2h-r1H0=0.8×700-1.4×100=1220(mmH2O)
安装前需把量程调整到-1220~880(mmH2O)

4.3.4 仪表带正迁移时用法
仪表安装位置在最低液位以下时,用法如下图所示。
差压:ΔP=(H0+H)r
正迁移量:A=H0r
例:被测介质比重 r=1.1g/cm 3,H=910mm,H0=820mm
量程:P=H·r=910×1.1=1001≈1000mmH2O
正迁移量:A=H0r=820×1.1=902≈900mmH2O
安装前必须把量程调整到 900~1900mmH2O
