悬浮物浓度计

悬浮物浓度计

更新时间2022-06-17

所属分类水质分析仪表

浏览次数146

产品描述:在线悬浮物浓度(以下简称仪表或SS)是带微处理器的水质在线监测仪。在线悬浮物是为测量市政污水、工业废水处理过程、自来水厂等进水SS及出水SS而设计的工业在线监测仪表。
产品详情

一 概述

在线悬浮物浓度(以下简称仪表SS)是带微处理器的水质在线监测仪。在线悬浮物是为测量市政污水、工业废水处理过程、自来水厂等进水SS及出水SS而设计的工业在线监测仪表。



二 结构特征和工作原理

2.1结构特征:

整套测量系统主要由仪表(二次仪表)和在线SS传感器(一次表)两部分组成,传感器接触被测水溶液,仪表显示水溶液的浓度值和温度值及工作状态。

2.2工作原理:

红外传感器发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到接收器上,透射光的透射率与被测悬浮物的浓度成比例关系,通过测量透射光的透射率计算浊度的浓度。



























2.3产品应用

广泛应用于自来水厂、发电厂、污水处理厂、制药厂、医院,对各种水样的浓度做精确测量。



三 技术参数

  1. 测量范围:

在线悬浮物:0~20mg/L;0-400mg/L;0-40000mg/L或根据要求扩展;

2.显示方式:LCD

3.测量单位:mg/L

4.分 辨 率:0.01

5.精 确 度:±5 %FS

6.重 复 性:±1.0%

7.功    率:≤3W

8.环境温度:-20~50℃;相对湿度:不大于90%

9.模拟输出:两路4~20mA、负载750Ω

10.开关输出:三路继电器、容量250VAC/5A

11.供电电源:AC85~265V±10%  或9~36VDC

12.外形尺寸:225×190×78.5mm;



流通式传感器技术参数:

外壳材质:PMMA

连接线缆:屏蔽线缆

安装方式:流通式

过程连接:Φ12软管

信号线缆:10m(标配)

防护等级:IP65

工作温度:传感器:0~60℃



沉入式传感器技术参数:

外壳材质:316不锈钢

连接线缆:屏蔽防水线缆

安装方式:浸入式、插入式

过程连接:NPT3/4

外形尺寸:Φ50×262mm

介质压力:≤3 bar

信号线缆:10m(标配)

防护等级:IP68

工作温度:传感器:0~60℃

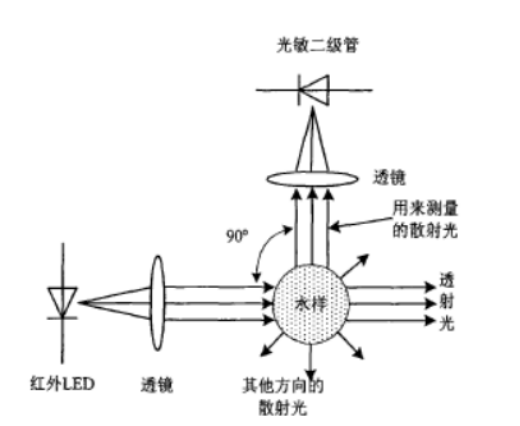

传感器示意图



四 功能特性

§ 全智能、多功能、测量性能高,环境适应性强;

§ 多参数同时显示,浓度值、输出电流、时间、继电器状态;

§ 双路4-20mA变送输出、继电器高、低报警控制输出、RS485通信输出

等各种变量输出

§ RS485上传功能;

§ 浸入式、插入式、流通式等多种安装方式;

§ 清洗维护非常简单,传感器清洗干净即可;

§ 采用点校正法,保证测量准确度;

§ 中英文菜单可选

§ 自设密码:用户可以自设或修改密码,以免无关人员进入造成误操作;
