雷达明渠流量计

雷达明渠流量计

更新时间2022-04-20

所属分类明渠型流量计

浏览次数856

产品描述:佰创雷达明渠流量计计量精准,可靠,我们使用该流量计,采用流速法结合水文流体学,通过河道流速,并结合水位,水流断面计算出水流量,精准可靠性极强,比传统方式更科学,智能。任意渠道或者涵洞,都能准确的计算出水流流速,液位,流量。
产品详情

雷达明渠流量计产品概述:
佰创雷达明渠流量计计量精准,可靠,我们使用该流量计,采用流速法结合水文流体学,通过河道流速,并结合水位,水流断面计算出水流量,精准可靠性极强,比传统方式更科学,智能。任意渠道或者涵洞,都能准确的计算出水流流速,液位,流量。

雷达明渠流量计产品原理:
雷达明渠流量计是表面流速仪加水位计二合一的集成化产品,通过非接触式的方式测量水流速和水位,通过流量计算仪表进行水力模型,计算出渠道或者涵洞的流量。

雷达明渠流量计适用范围:
水文水利,城市给排水,江河水,海水及其它均匀流体,广泛适用于管道,河道,渠道,涵洞等的流速流量计量。

组成部分
雷达流速传感器,非接触液位计,流量计算仪表等附件,无线远传功能,太阳能供电系统。(可选配)

雷达明渠流量计性能特点:
1、全新的触摸屏技术,所有操作全部通过触摸屏完成;
2、专业时间数字转换电路;
3、超强传感器发射功率,测量量程宽;
4、非接触式,传感器可以不考虑测量渠道/河道有无水的因素;
5、智能测量电路,确保测量的准确稳定;
6、主机可以配备多种接口,可以接至RTU或者接入液位计设备;
7、抗工频和变频干扰;
8、可选配无线远传,太阳能供电系统,数据云上传功能;
9.功耗低,可使用太阳能供电系统长期室外无电源工作;

雷达流速传感器性能参数:

1、测量原理:非接触式连续式测量;
2、测量介质:渠水,河水,城市给排水,污水,灌区农田水等;
3、测量精度:1-3%;
4、流速范围:0.1-20m/s;
5、环境温度:-30℃-70℃;
6、工作温度:-30℃-70℃;
7、防护等级:IP68;
8、安装方式:支架安装在渠道或者涵洞正上方;

非接触式液位传感器性能参数:

1、测量精度:1%;
2、测量范围:0.001m-20m;
3、液位分辨率:0.001m;
4、环境温度:-30℃-70℃;
5、工作温度:-30℃-70℃;
6、防护等级:IP68;
7、安装方式:支架安装在渠道或者涵洞正上方(与雷达流速传感器一体化);

流量计算仪表性能参数:
1、数据显示:全新触摸屏操作显示;
2、电源电压:AC 220V,DC 24V,DC 12V;(可选)
3、显示内容:瞬时流量,累积流量,瞬时流速,液位显示等;
4、输入信号:4-20mA,RS485通讯;
5、输出信号:4-20mA,RS485通讯,继电器输出;
6、环境温度:-30℃-70℃;
7、工作温度:-30℃-70℃;
8、防护等级:IP65;
9、安装方式:壁挂固定式;

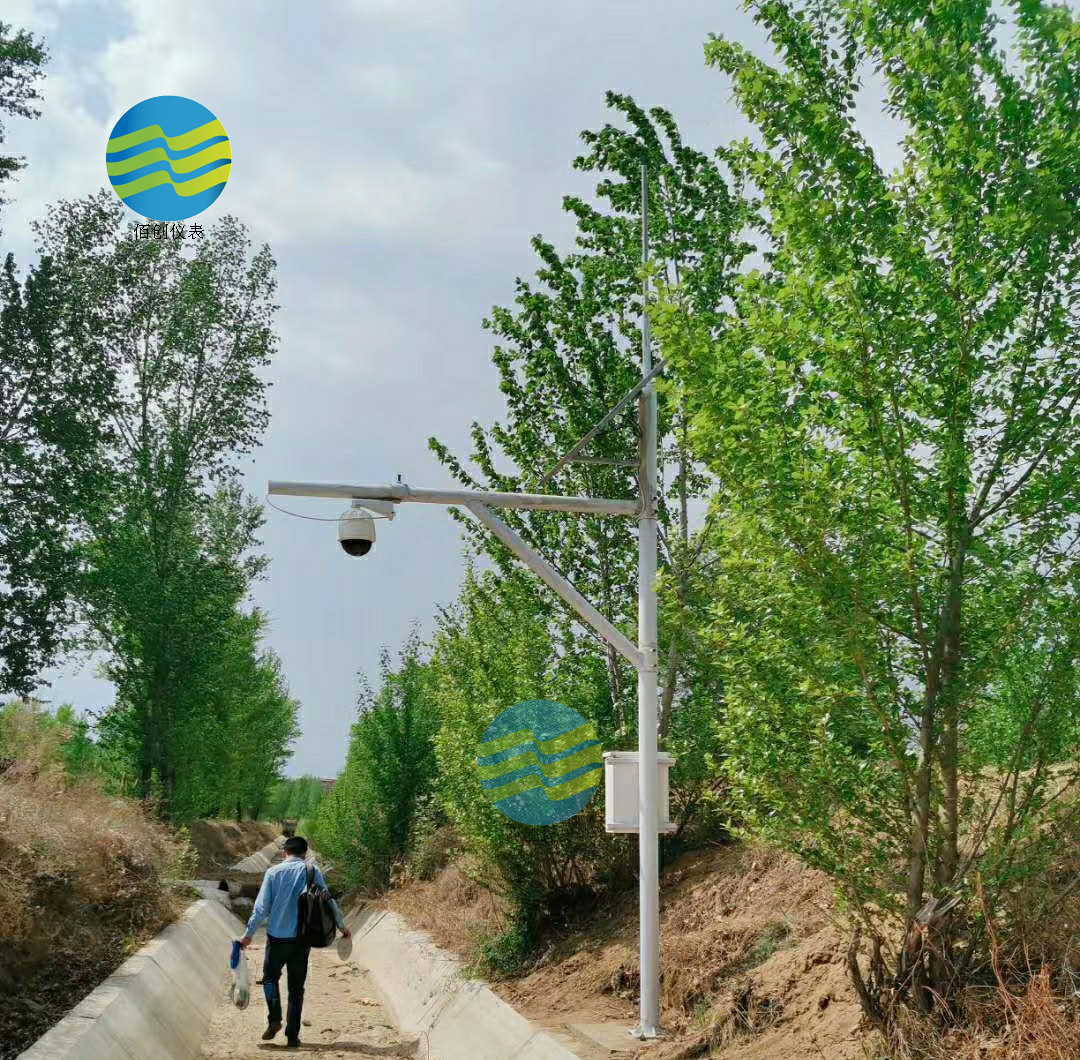

佰创公司雷达明渠流量计安装简图



八.使用注意事项及维护

1.本产品为高精度测速、测流产品。安装时要避免碰撞或高处跌落。

2.河流、渠道流量测量,为能准确测量流速,要将流速传感器安装在水流稳定的地方,而且能保证长期可靠运行。

3.现场如用太阳能供电,提供当地最长“阴天”的气象资料,以便确定太阳能功率
